Дачный инструмент своими руками

0 комментариев


«Ручной труд – хорошо, но он должен быть для удовольствия и в меру, иначе со временем жутко надоедает», – считает участник FORUMHOUSE с ником Skvoznik — https://domsad.guru/. Эта статья расскажет про самодельные садовые инструменты, сконструированные, а то и разработанные руками наших умельцев.

Копорулька – народный гаджет для выкапывания картофеля. Он широко распространен в Сибири, а особенно в Забайкалье. Это самодельное приспособление небольшого размера – рукоятка как раз по руке – используют для выгребания клубней, которые остались в земле при выдергивании или  подкапывании куста. Непривычный к инструменту человек может легко наколоть клубни на зубцы, поэтому некоторые сгибают лайтовые копорульки из жесткой проволоки.

Vodopad
Участник FORUMHOUSE

Копорулька – сибирский народный инструмент для копки картошки. Это сугубо народное творчество, в магазине такое не купишь. Для других целей он не применяется, хотя мог бы – табу. Это священное орудие! Копорулька, как зубная щетка, есть

Садовый бур без сварки

Чем хорош этот садовый бур – его можно сделать без сварочного аппарата, только болгаркой и дрелью. Пользователь FORUMHOUSE с ником Master88 неоднократно мастерил такие устройства из подручных материалов.

Мастер приводит чертеж конструкции: длину и диаметр можно изменить под свои нужды. Понадобятся:

  • Труба ½ длиной 0.2 м с резьбой на конце – 2 шт;
  • Труба горячекатаная квадратная 20х20 длиной 0,75м — 2 шт;
  • Тройник ½х¾х½ – 1 шт;
  • Муфта ¾ — 1 шт;
  • Уголок стальной 40х40х4 длиной 150 мм;
  • Лист стальной 2-3 мм размером 200х200;
  • Болты М5-М6 с гайками.
Master88
Участник FORUMHOUSE

Трубы ворота соединяются с тройником по резьбе ½; в резьбу ¾ тройника входит опиленная по углам до диаметра 24 мм квадратная труба. Так же соединяются муфтой и трубы штанги. Режущие диски вырезаются из листа в виде многоугольника, круг не обязателен. Диски крепятся к штанге болтами с гайками на проход двумя угольниками. Угольники можно вырезать с любым нужным углом, от этого будет зависеть наклон лопастей (на эскизе 20 градусов). Заборный штырь вырезается из листа, скручивается в тисках и вставляется в трубу по диагонали, крепится болтом на проход.

Такое устройство бура не выдержит нагрузок, обычных для профессиональных сварных устройств, слабоват он будет для скважин и фундаментов. Но с садовыми задачами – сделать посадочную яму или яму под столб для забора – справится отлично. Это надежная конструкция, дешевая, простая в изготовлении и гибкая в доработках.

Бутылка-плодосборник

Почему-то многие не знают про этот простой, но эффективный садовый гаджет для сбора яблок и других плодов. Это особым способом обрезанная полуторалитровая бутылка, надетая на длинную палку. Главное, сделать вот такие фигурные вырезы — за них цепляется черенок яблока, и плод отрывается в бутылку.

Можно сделать другой вариант: вырезать бутылку в форме тюльпана.

Им легко собирать спелые плоды с верхушки дерева, особенно груши.

Чудо-лопата: несколько вариантов и чертежи

На FORUMHOUSE многие знают замечательного коллекционера томатов Валерия Попенко: он много лет работал на Алтае, сейчас переехал в Казахстан. Валерий известен не только своим умением районировать  калифорнийские сорта помидоров для сибирского климата, но и разработкой вот такого варианта чудо-лопаты с высокой П-образной ручкой. Лопата рыхлит землю глубоко, хоть и без оборота пласта, для работы с ней не нужно нагибаться и прилагать больших усилий, ей можно даже выкапывать картошку.

Самый большой недостаток этой вариации чудо-лопаты – большой вес, аж 25 кг. Зато:

DedMoroz2
Участник FORUMHOUSE

При работе наклоняться не нужно. Усилия — только «тянущие» назад и «давящие» при тяжелом грунте (много корневищ, целина). Если с осени была вспашка, то работа превращается в игру с железкой: подтягиваешь, наступаешь, поднимаешь, топаешь, опускаешь.

Конструкция этого инструмента:

  • Погружаемая часть зуба – 23 см;
  • Зубья из вертикально сваренных арматурок 8 мм, верхняя кромка заточена, верхняя арматурка загнута для приварки, нижняя ровная с вваренным клином в хостовике.
  • Ширина захвата семи зубьев – 49 см (между соседними зубьями – 7 см), Длина погружаемой части зуба — 23 см.
  • Решётка — рамка из уголка 35х35, арматурки с одной стороны приварены к уголку, с другой — вварены в трубу 50х25.
  • Длина ручки вил — 140 см, труба 50х25.
  • Рамка опорная из трубы 20х20.

Как работать такой лопатой:

  1. Поднять ручку вверх (только ручку, поднимать саму конструкцию не нужно!), чтобы вилы оперлись зубьями о землю. Углом наклона вил можно легко регулировать глубину рыхления.
  2. Нажать ногой на трубу 50х25, к которой привязаны зубья. Если садовод поднимает целину или реанимирует заброшенный участок, он может встать на трубу и покачивать ручку туда-сюда.
  3. Сделать шаг назад и потянуть ручку к себе. Зубья выйдут из решетки, измельчая комки грунта.
  4. Сделать еще шаг назад, подтянуть за ручку сантиметров на 25 к себе всю конструкцию. Повторить п.1.
DedMoroz2
Участник FORUMHOUSE

При испытаниях подошёл товарищ и впервые попробовал покопать по целине. Через час подошёл опять и сказал, что будет мастерить себе такую же.

При работе чудо-лопатами не болит спина, хотя сначала могут побаливать предплечья. Но у этих конструкций есть недостаток – не каждая почва им по зубьям, они хороши только на легких почвах, суглинок, а особенно глину такими «не уковыряешь».

Для изготовления чудо-лопаты нужен сварочный аппарат, дрель, пила по металлу, рулетка; труба или стальной уголок для опорной рамки,  арматура – будущие зубья. Хорошие хозяева пускают в дело все, что есть под рукой: на рамку можно пустить спинку от металлической кровати, черенок взять у металлического шанцевого инструмента и так далее. Ниже –  чертеж с размерами от участника FORUMHOUSE с ником TOSA1970.

Какой бы вариант лопаты вы не выбрали, порядок работ может быть таким:

  • Cогнуть уголок или трубу буквой П (это будет опорная рамка);
  • В поперечной планке через каждые 50 мм просверлить отверстия, вставить отрезки арматуры;
  • Приварить (если используется уголок, приварить без сверления);
  • Приварить к рамке поперечину и Т-образный упор;
  • Отрезать кусок трубы так, чтобы он был на 50 мм короче поперечины, приварить к ней зубья основного рыхлителя;
  • Сделать шарнирное соединение из отрезка трубы и стальных ушек;
  • Вставить и закрепить черенок.

Больше чертежей и примеров изготовления умных инструментов, которые должны прийти на смену лопате в огороде каждого дачника можно найти на нашем форуме.

Суперплоскорез – не хуже, чем у Фокина

Участник FORUMHOUSE Deyler– зять Владимира Васильевича Фокина, и он рассказывал о мешках писем с благодарностями, которые изобретатель получал от пенсионеров и людей с ослабленным здоровьем. Фокин ведь изобрел свой плоскорез, когда после инфаркта не смог работать лопатой. А наш участник с ником Антол13 сделал по мотивам фокинской конструкции свой инструмент из лезвия ненужной косы – пришлось только докупить черенок. Он говорит, что никогда не испытывал такого наслаждения от работы: все делается быстро, качественно, а нагибаться не надо вообще!

Для изготовления плоскореза требуется около часа времени, а особые  технические навыки не нужны: справится каждый.

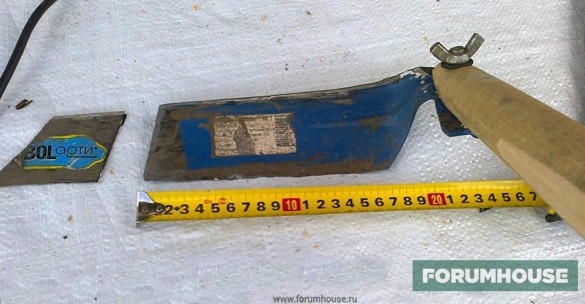

Опытным путем Антол13 нашел оптимальную длину лезвия – 17 см. Буртик жесткости нужно срезать болгаркой – так при рыхлении и прополке инструмент будет двигаться в грунте, как горячий нож в масле.

Оптимальным углом атаки лезвия инструмента Антол13 считает 35 градусов (в случае чего можно увеличить, подогнув его в тисках газовым ключом).

Для удобства работы можно сделать на черенке проточки с двух сторон.

Антол13
Участник FORUMHOUSE

Функцию косы у инструмента никто не отменял, он отлично сшибает лопух, татарник и прочую травяную нечисть!

Картофелесажалка для больших объемов посадки

Есть люди, которые выращивают много картофеля, и когда предстоит засадить 25-30 соток, спина начинает заранее болеть и подавать отчаянные сигналы мозгу: придумай что-нибудь, и так, чтобы не покупать, не платить кучу денег за «30 кг грубого металла». По мотивам увиденного в интернетовских роликах наш пользователь с ником Skvoznik собрал картофелесажалку с цепным подъемом. Этапы сборки и конструкция устройства подробно показаны в фотоотчете.

Можно взять шестерни газораспределительного механизма Жигулей и их же цепь.

Skvoznik
Участник FORUMHOUSE

Не работа, а удовольствие: задумался распахать весь участок (50 соток), но надо отработать технику окучивания и копки картофеля мотоблоком.

Но и это уже придумано.

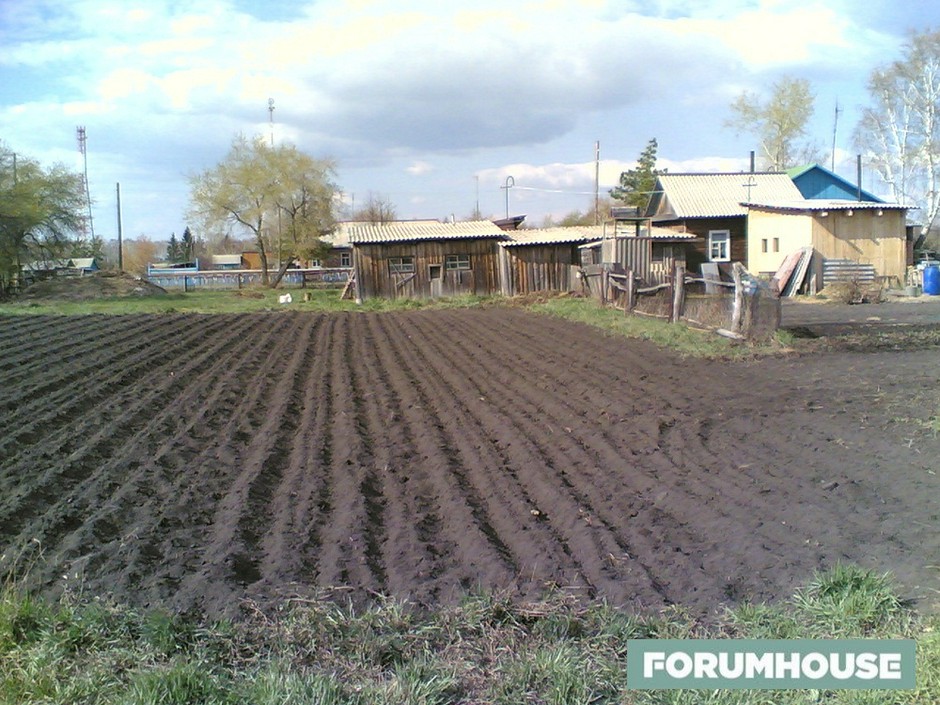

На фото: работа окучника для мотоблока, сделанного нашим пользователем с ником WineS. На нашем портале много вариантов изготвления дисковых, распашных, активных окучивателей для мотоблока.

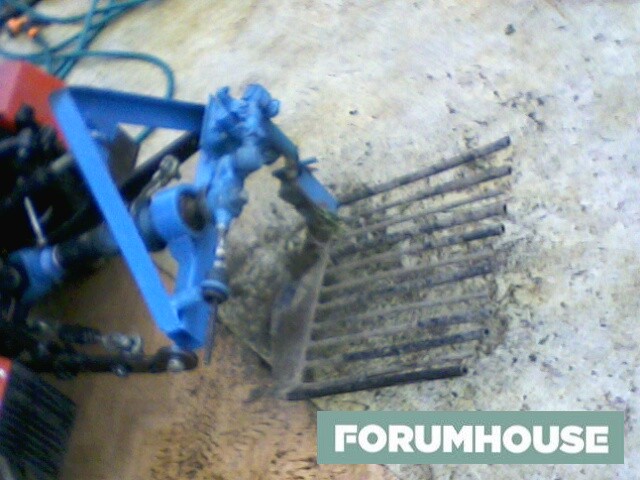

Копать картошку хорошо получается вот таким устройством: оно поднимает все клубни наверх, рыться в земле не придется.

Алексей Наз
Участник FORUMHOUSE

Я сам сделал такой вариант по фото, на глаз, из чего под руку попало. Пять дней вместе с поисками частей и проточкой на токарном станке. Мне он очень понравился, весь картофель наверху.

Самодельная выдиралка сорняков

Каждый владелец сада и огорода встречался с особо упорными сорняками, которые не поддаются вырыванию, настолько цепкие и длинные у них корни. Для удаления таких сорняков можно сварить самодельный инструмент: две острых лопатки на длинной ручке. Его можно использовать и для посадки луковиц, клубеньков и пр.

Процесс изготовления инструмента показан на фотографиях.

Понадобятся: Две стальных трубы, стальная полоса, болт М6 с гайкой. Сначала по шаблонам вырезаются две острых лопатки из трубы 2,5 дюйма, привариваются к трубам ¾ дюйма длиной около метра. Потом из стальной полосы делаются детали шарнирного соединения, и соединяются винтом и гайкой.

Трубы складываются так, чтобы лопатки максимально соединились, к внутренним частям труб приваривается шарнир. Получается вот такой инструмент. Им можно выдрать любой одуванчик – милое дело!

Терка для ткемали

Все, кто выращивает сливы, помнит «щемящую душу и руки процедуру» по протирке сливы через дуршлаг. Участник FORUMHOUSE Nafanya несколько дней не хотел к ней приступать, пока во сне к нему не пришло изящное решение.

  • Из ненужного барабана от стиральной машины он вырезал полосу нержавейки;
  • Выгнул ее в противоположную сторону;
  • Точилом обработал края от заусениц и задиров;
  • Вырезал боковины из 25-й доски;
  • Закрепил на них стальную деталь;
  • Края порезал ножницами по металлу, загнул их и сделал фиксаторы продольного качания;
  • Пришил вдоль них бруски, удерживающие сливу в терке.

КПД – восьмилитровая кастрюля протертой сливы за 15 минут работы.

Маневренная тачка

Старый трехколесный детский велосипед легко приспособить под дачные нужды. Наш пользователь с ником vit54 отрезал от велика переднюю часть, сделал из реек раму на саморезах (на нее устанавливается 20-литровый бак) и прямоугольный кузов из жести с наклонным самосвальным бортом. Центр тяжести немного смещен от оси колес к ручке, поэтом устройство управляется двумя пальцами.

vit54
Участник FORUMHOUSE

Нагружал до 20 кг. Маневренность удивительная — разворачивается на месте. 80-летняя тёща легко справляется.

В садовом изобретательстве главное сохранять холодную голову: есть действительно нужные инструменты и устройства, а есть совершенно избыточные.

СУрна
Участник FORUMHOUSE

Тут по поводу нейлера схлестнулись (это пневматический забиватель гвоздей стоимостью примерно 15 тыс. рублей + компрессор к нему примерно за ту же цену). Вы бы такой купили, чтобы три доски прибить? Я тоже сказал, что нафиг такой не нужен и тут же был обозван древним, отсталым от прогресса человеком.

Но многие «умные самоделки», и правда, хороши настолько, что меняют наше представление о садоводстве. Расскажите в комментариях, какие приспособления вы применяете в садовых и строительных работах? Что  считаете удачным, что – бесполезным?

На FORUMHOUSE обсуждается ручной инструмент, который перекапывает землю лучше лопаты и минимальный набор садовода. На форуме есть тщательно подобранный сборник идей для отличных самоделок. Почитайте  на нашей сайте подробный разбор, как выбрать мотокультиватор. В нашем видеосюжете представлены советы, которые помогут вам выбрать и сохранить саженцы до посадки.
